在当今高要求的半导体制造领域，ODAKE UV三防胶（又称UV三防漆）已成为保护芯片免受环境侵害的关键材料。本文将详细介绍ODAKE CT8608型号的UV湿气双重固化技术，这是一种专为半导体三防漆应用而设计的高性能解决方案，能够满足现代电子制造对防护涂层的所有严格要求。
什么是UV三防胶与UV三防漆？
UV三防胶和UV三防漆是电子行业中常用的防护涂层材料，主要用于印刷电路板（PCB）和半导体元器件的保护。这类涂层材料通过形成一层薄膜，保护电子组件免受湿气、灰尘、化学物质和机械应力的损害。
与传统三防漆相比，ODAKE UV三防胶采用创新的UV湿气双重固化机制：在UV光照射下快速实现表面固化（仅需6-9秒），随后通过环境湿气进行深层完全固化。这种双重固化设计确保了即使在复杂几何形状和阴影区域也能实现均匀、完全的覆盖。
ODAKE CT8608 UV三防胶的核心优势
1. UV湿气双重固化技术
ODAKE CT8608采用先进的UV湿气双重固化系统，结合了UV快速固化与湿气深层固化的双重优势。这一技术特别适合半导体三防漆应用，因为它可以：
-
UV固化：6-8W LED光源下仅需6-9秒即可表面固化
-
湿气固化：在25℃/75%RH环境下约7天完全固化
-
无阴影区域：湿气固化机制确保无UV照射区域也能完全固化
2. 优异的防护性能
作为专业的半导体三防漆，CT8608提供多重保护：
-
耐盐雾性能：≥240小时无腐蚀（通过5% NaCl测试）
-
耐高温高湿：85℃/85%RH环境下≥500小时无异常
-
电气绝缘：介电强度≥30 KV/mm，体积电阻率4×10¹³ Ω·cm
-
化学抵抗：耐酸碱、耐溶剂，保护芯片免受化学侵蚀
3. 工艺友好特性
-
无气泡喷涂：适中的粘度（83-89 mPa·s）确保喷涂过程无气泡生成
-

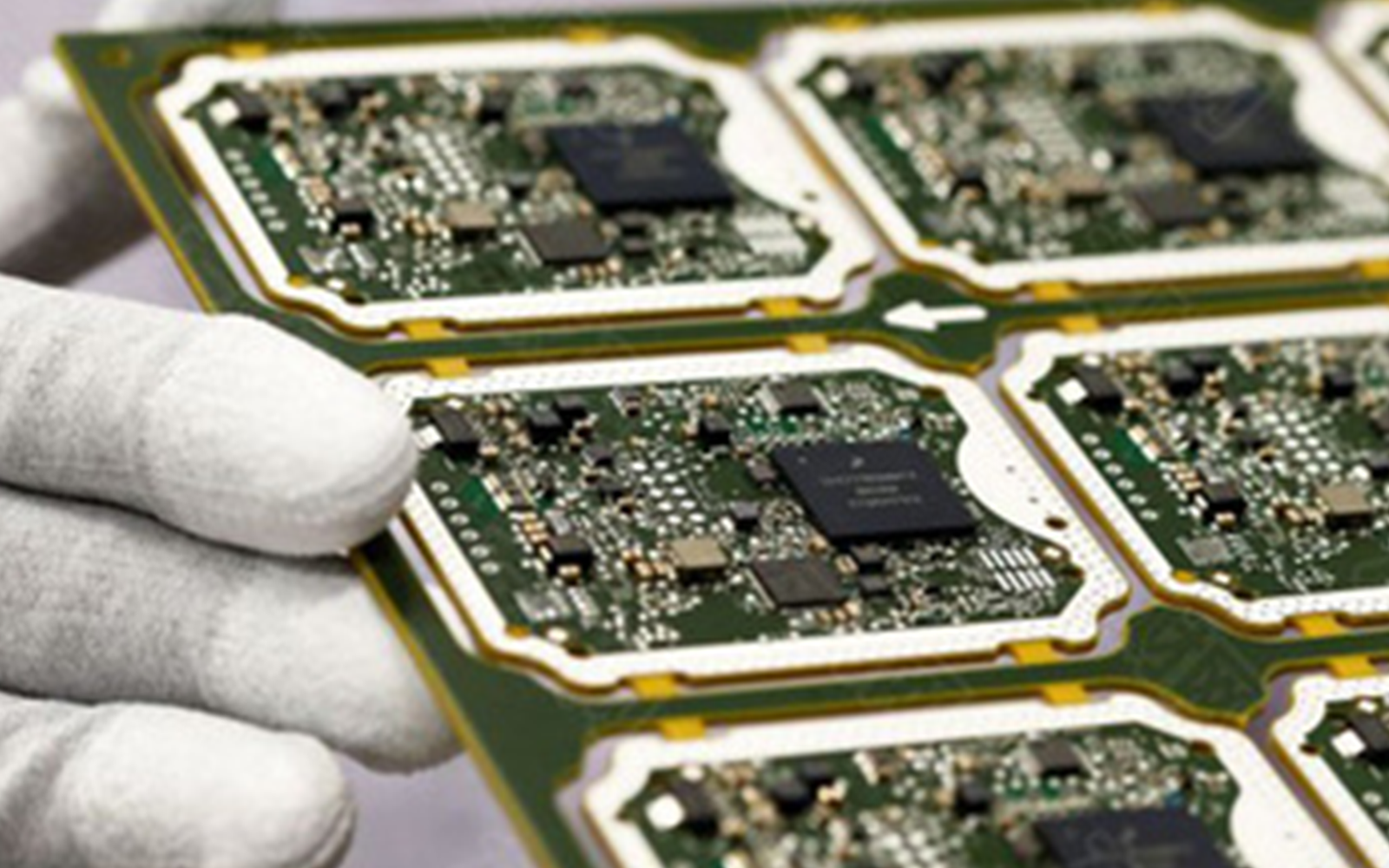

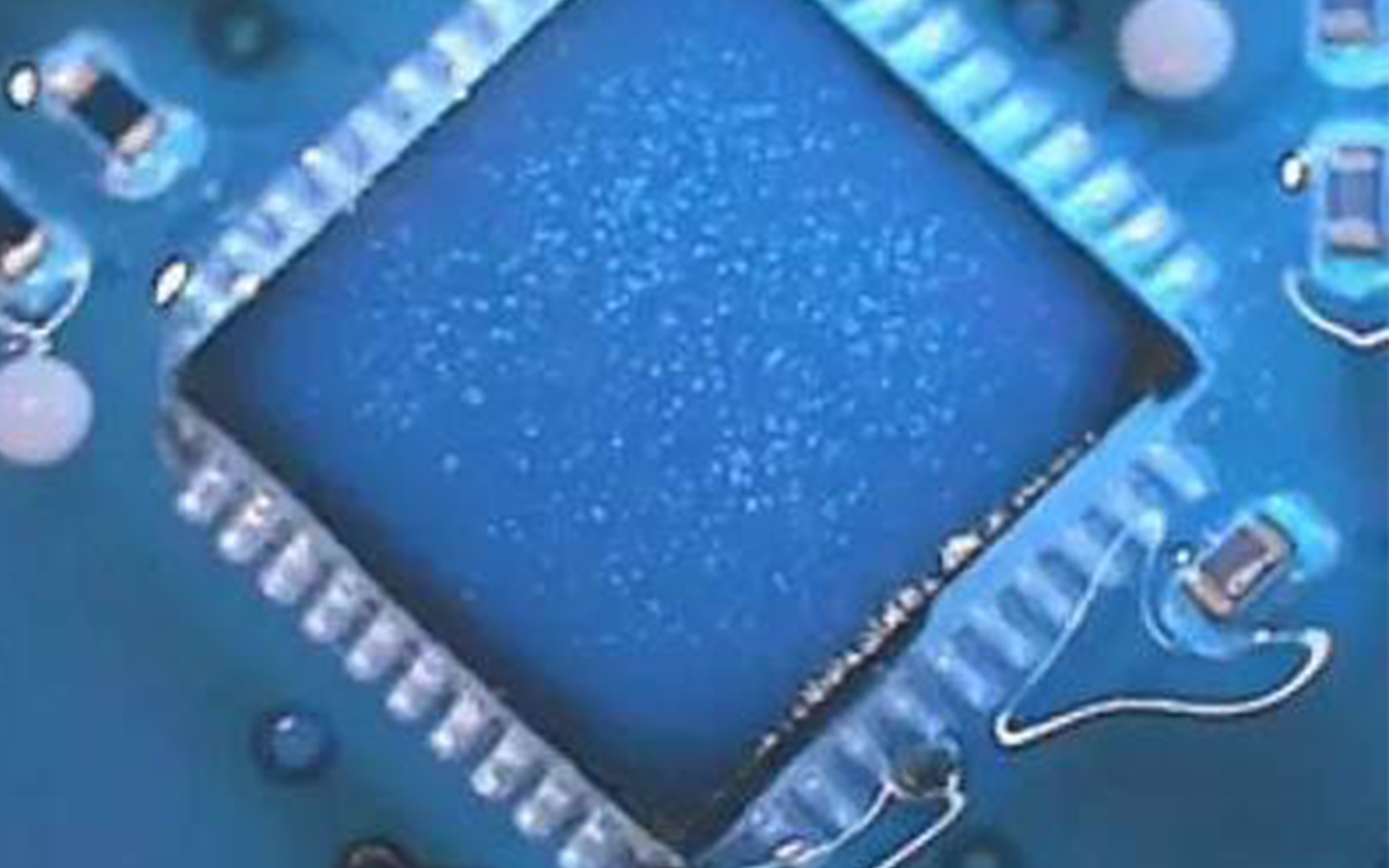

荧光指示剂：内含荧光成分，便于UV灯下检查涂覆均匀性
-
多种施工方式：支持喷涂、刷涂、浸涂等多种应用工艺
4. 环保与安全
-
无溶剂设计：完全符合环保要求
-
RoHS与REACH认证：通过国际环保标准认证
-
低气味：操作过程中无刺激性气味
关键性能参数详解
基于TDS技术数据，ODAKE CT8608的主要技术参数包括：
| 性能指标 | 测试标准 | 结果 |
|---|---|---|
| 固化前粘度 | NDJ-8S LV2#30rpm | 83-89 mPa·s |
| 固化时间 | UV+湿气双重固化 | UV：6-9秒；湿气：7天 |
| 耐盐雾 | 5% NaCl溶液 | ≥240小时无腐蚀 |
| 耐高温高湿 | 85℃/85%RH | ≥500小时无异常 |
| 介电强度 | GB/T1408.1 | ≥30 KV/mm |
| 体积电阻率 | GB/T1410 | 4×10¹³ Ω·cm |
| 硬度 | Shore D | 55 |
| 工作温度范围 | – | -40℃ ~ 120℃ |
应用领域
ODAKE UV三防胶广泛适用于以下领域：
-
半导体芯片保护：各类IC、微处理器、存储芯片的封装保护
-
汽车电子：发动机控制单元、传感器、车载娱乐系统
-
工业控制：PLC、工控机、自动化设备控制板
-
消费电子：智能手机、平板电脑、可穿戴设备
-
医疗设备：医疗监测设备、诊断仪器电子模块
-
通信设备：基站设备、网络设备、通信模块
实际应用案例：半导体芯片保护
在某知名半导体制造企业的实际应用中，ODAKE CT8608 UV三防胶被用于高端微处理器的保护涂层。客户的主要需求包括：
-
要求防护涂层不影响芯片的散热性能
-
需要在芯片边缘和引脚处提供均匀覆盖
-
必须通过严格的盐雾和高温高湿测试
-
生产线上要求快速固化以适应高效率生产
通过使用ODAKE CT8608，该企业实现了：
-
涂覆合格率从92%提升至99.5%
-
盐雾测试通过率100%
-
高温高湿测试时间从传统的168小时缩短至72小时
-
生产效率提升30%
施工工艺指南
1. 表面准备
使用ODAKE UV三防胶前，必须确保基材表面清洁干燥。建议使用异丙醇或专用清洁剂去除油污、灰尘和助焊剂残留。了解更多清洁剂选择建议，请参考我们的[PCB表面处理指南]。
2. 涂覆工艺
-
喷涂：推荐使用0.3-0.5mm口径的喷枪，压力2-3bar，距离15-20cm
-
刷涂：适用于小批量或修补作业，使用软毛刷均匀涂刷
-
膜厚控制：建议干膜厚度25-50μm，过厚可能影响固化效果
3. 固化流程
-
UV初步固化：使用6-8W LED UV灯，距离5-10cm，照射6-9秒
-
湿气完全固化：放置于25℃/75%RH环境中7天
-
质量检查：使用365nm UV灯检查荧光均匀性
4. 注意事项
-
避免在温度低于15℃或湿度低于40%的环境下施工
-
开封后应尽快使用，避免吸湿影响性能
-
操作时佩戴防护眼镜和手套
技术对比：ODAKE CT8608与传统三防漆
| 特性 | ODAKE CT8608 UV三防胶 | 传统溶剂型三防漆 | 传统UV固化三防漆 |
|---|---|---|---|
| 固化机制 | UV+湿气双重固化 | 热固化或湿气固化 | 单一UV固化 |
| 固化时间 | 快速表干+深层固化 | 数小时至数天 | 仅表面快速固化 |
| 环保性 | 无溶剂，环保 | 含溶剂，VOC排放 | 无溶剂，环保 |
| 覆盖率 | 无阴影区域，全覆盖 | 依赖流动性，可能不均 | 阴影区域不固化 |
| 耐候性 | 优秀 | 良好 | 一般 |
| 操作性 | 简单，易控制 | 复杂，需通风 | 简单，需UV设备 |
常见问题解答
Q1：ODAKE UV三防胶的储存条件是什么？

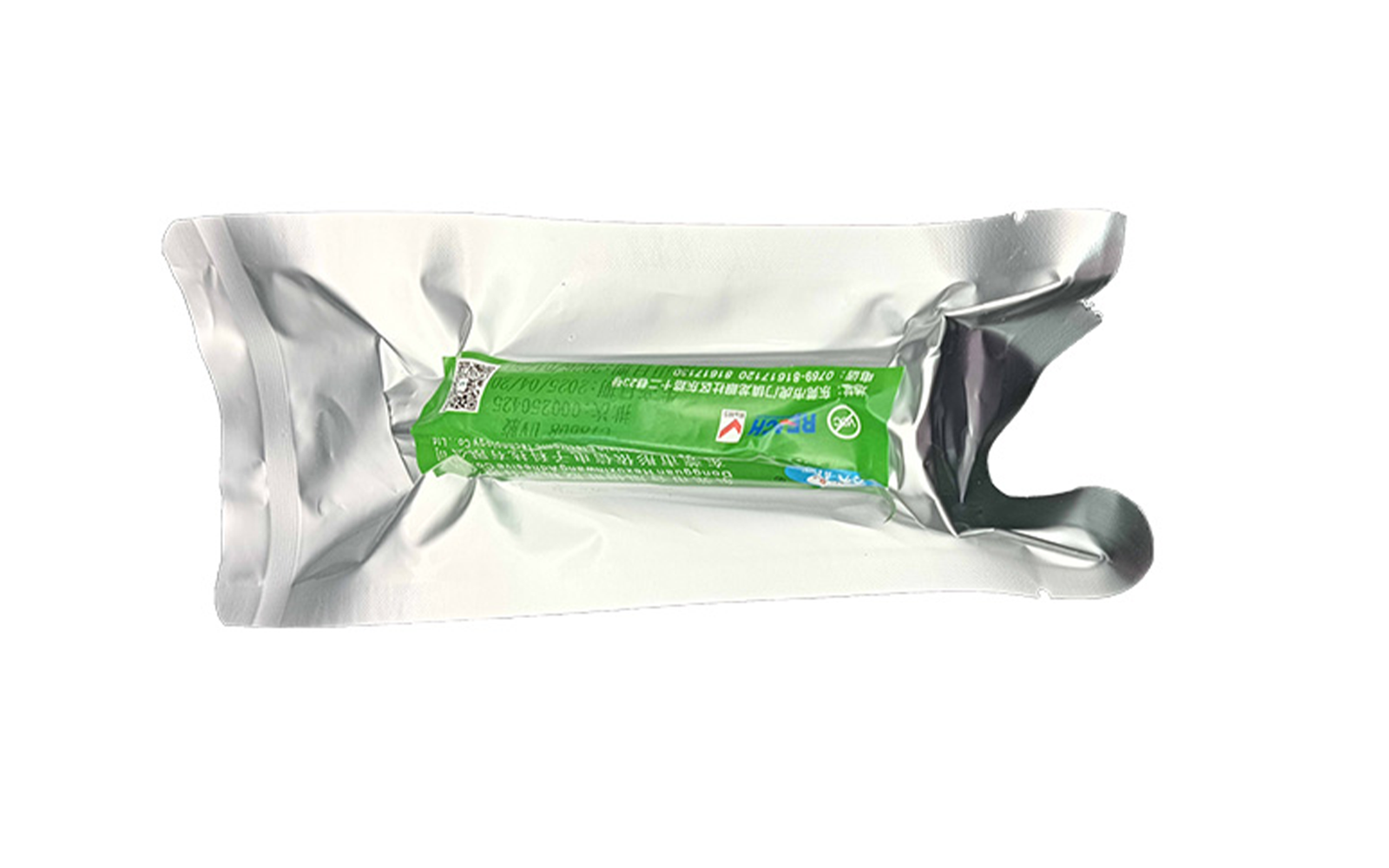

A：建议在20-25℃的避光干燥环境下密封储存，开封后应尽快使用，保质期12个月。
Q2：如何判断涂层是否完全固化？
A：可通过以下方法判断：1）触摸测试：表面不粘手；2）溶剂擦拭测试：用异丙醇擦拭无溶解；3）硬度测试：Shore D硬度达到55。
Q3：CT8608适用于哪些基材？
A：适用于FR4 PCB、陶瓷基板、金属基板、塑料基材等多种材料，与常见焊料、免清洗锡膏兼容良好。
Q4：喷涂时如何避免气泡？
A：建议：1）控制喷涂距离和压力；2）避免来回多次喷涂同一区域；3）施工前让胶水静置除泡；4）控制环境湿度在40-70%RH。
结论
ODAKE UV三防胶，特别是CT8608型号，凭借其创新的UV湿气双重固化技术，在半导体三防漆领域树立了新的标准。它不仅解决了传统UV三防漆在阴影区域固化不完全的问题，还通过无溶剂设计和环保认证，满足了现代电子制造对环保和性能的双重要求。
无论是面对严苛的盐雾环境、高温高湿挑战，还是高效率的生产需求，ODAKE UV三防胶都能提供可靠、持久的防护解决方案。对于寻求高质量芯片保护涂层的工程师和制造商来说，ODAKE CT8608无疑是一个值得考虑的优秀选择。
